表面粗さ測定機

Smart Surf

 直感操作を極めたポータブル表面粗さ計
小型検出器により細深穴の測定に適した測定機です。

• クラス唯一 手のひらに納まる一体化構造
• スマホ感覚。画面の向きを自動調整
• ワンタッチでライトアングル測定
• スマホ感覚。スクリーンショット機能搭載

触針	5μm 90° ※オプションで2μm 90°
検出範囲	400/100/10μm
分解能	50/10/5nm
駆動距離	25.5mm
パラメータ	Ra、Rz、Rp、Rv、等
外径寸法・質量	W152×D87×H81mm・約500g

カタログダウンロード

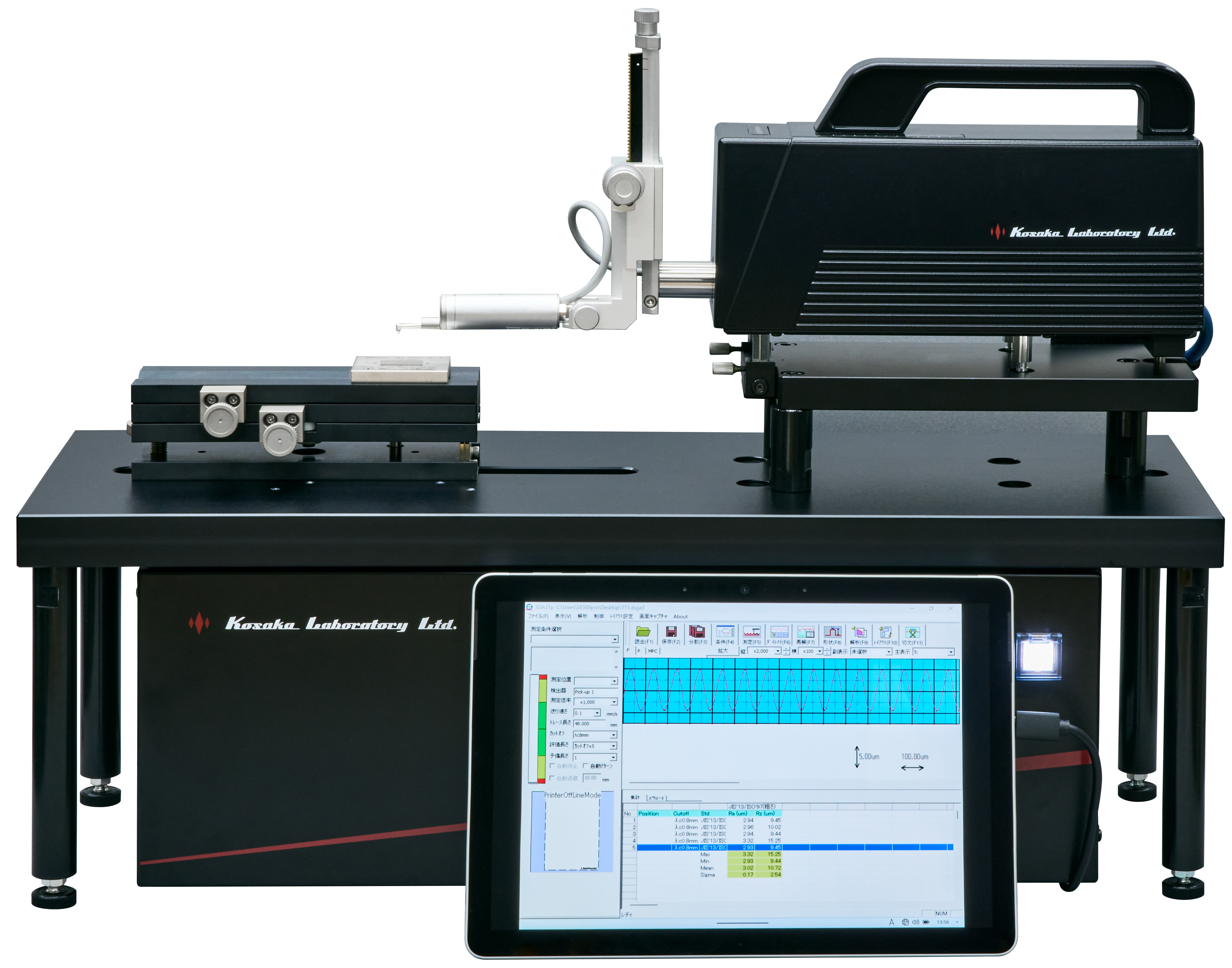

SE500proシリーズ

測定機から検査機へ!!

・誰でも簡単 1プッシュ測定
 測定の合否判定を、赤青の色彩表示。
視覚的・直感的に合否結果が理解出来ます。

・世界初 プロキー操作
プロキーでの自由操作を実現。各コマンドのフリーレイアウト化が可能。
複数のプロキー使い分けも可能なので、各人のオリジナルプロキーを作れます。

・業界初 どこでも報告 タブレットPC
タブレットPCを持運び品証⇔現場を繋ぐリアルタイム解析を実現。

測定パラメータ	JIS（2001/94/82）、DIN、ISO、ASME
測定範囲/分解能	Z：800μm/0.04nm
最大測定長さ	X：55mm
検出器	PU-A4、触針交換式、標準触針：R2μm 60°
記録波形	断面曲線、粗さ曲線、ろ波うねり曲線 ろ波中心線うねり曲線 転がり円中心線うねり曲線、特殊粗さ曲線

カタログダウンロード

SE800シリーズ

ISO、JIS、DIN、ASME、BSなど国際規格や各国新旧規格に対応した測定ができます。このためのフィルタ、カットオフ値、測定長さ、演算方式が各種用意されています。

• 各国規格に対応しています。
• データチャートが自由にレイアウトできます。
• 様々な測定自動化要素を任意に組合わせて、一連の測定動作を実行できます。
• より高度な解析やフィルタ処理が可能です。

測定パラメータ	JIS（2001/94/82）、DIN、ISO、ASME
測定範囲	Z：600μm X：100mm
測定倍率	縦：50～500,000 横：1～5,000
送り速さ	0.05～3mm/s ※高速移動時30mm/s
上下移動範囲	300mm
記録	自由レイアウトで記録できます。

カタログダウンロード

3D測定

ハイレベルな表面粗さ測定機に、三次元表面粗さ測定機能を付加する事が可能です。対象表面を「線と面」で深く評価できます。

• データ採取と解析を並列処理できます。
• 三次元粗さ形状を鳥瞰図や濃淡図で記録できます。
• 最大1億ポイントのサンプリングで、高分解能測定。

ステージの大きさ	150×150mm
傾斜調整範囲	1°（X、Y）
ステージ移動量	50mm
最小移動ステップ	Y：1μm
最大積載質量	5kg
外径寸法・質量	W312×D150×H70mm・約8kg

カタログダウンロード

ステージ駆動タイプ

高い真直度測定精度をもつテーブル移動型の測定機で、小型で精密な部品が、簡単・高精度に測定できます。

• デジタルスケールによりデジタルサンプリング
• 検出器固定の移動テーブル型

駆動距離	100mm、200mm、300mm
真直度	0.2μm/100mm 0.4μm/200mm 0.6μm/300mm
その他	高精度ステージタイプ モニタによる測定位置決め・測定観察が可能

カタログダウンロード

非接触検出器

非接触測定により、サンプルにダメージを与えない測定が可能です。コンパクトな光学配置により、既存の非接触検出器では困難だった内径の表面性状測定が可能です。

• 焦点位置からのズレ量を検出する為、形状に追従して動く部分がなく、高速測定が可能
• レーザの光量を20段階で変更可能な為、低反射率のワークでも測定が可能
• オートストップ機能により、検出器が焦点位置まで自動で移動するので、焦点合わせが不要

測定範囲	12～500μm
分解能	0.2～0.5nm
測定範囲内スポット径	約1～25μm
測定精度	1％+0.03μm
繰返し性	10nm
レーザ	最大出力2mW、635nm、Class1(JIS C 6802:2011)

カタログダウンロード
