機種一覧

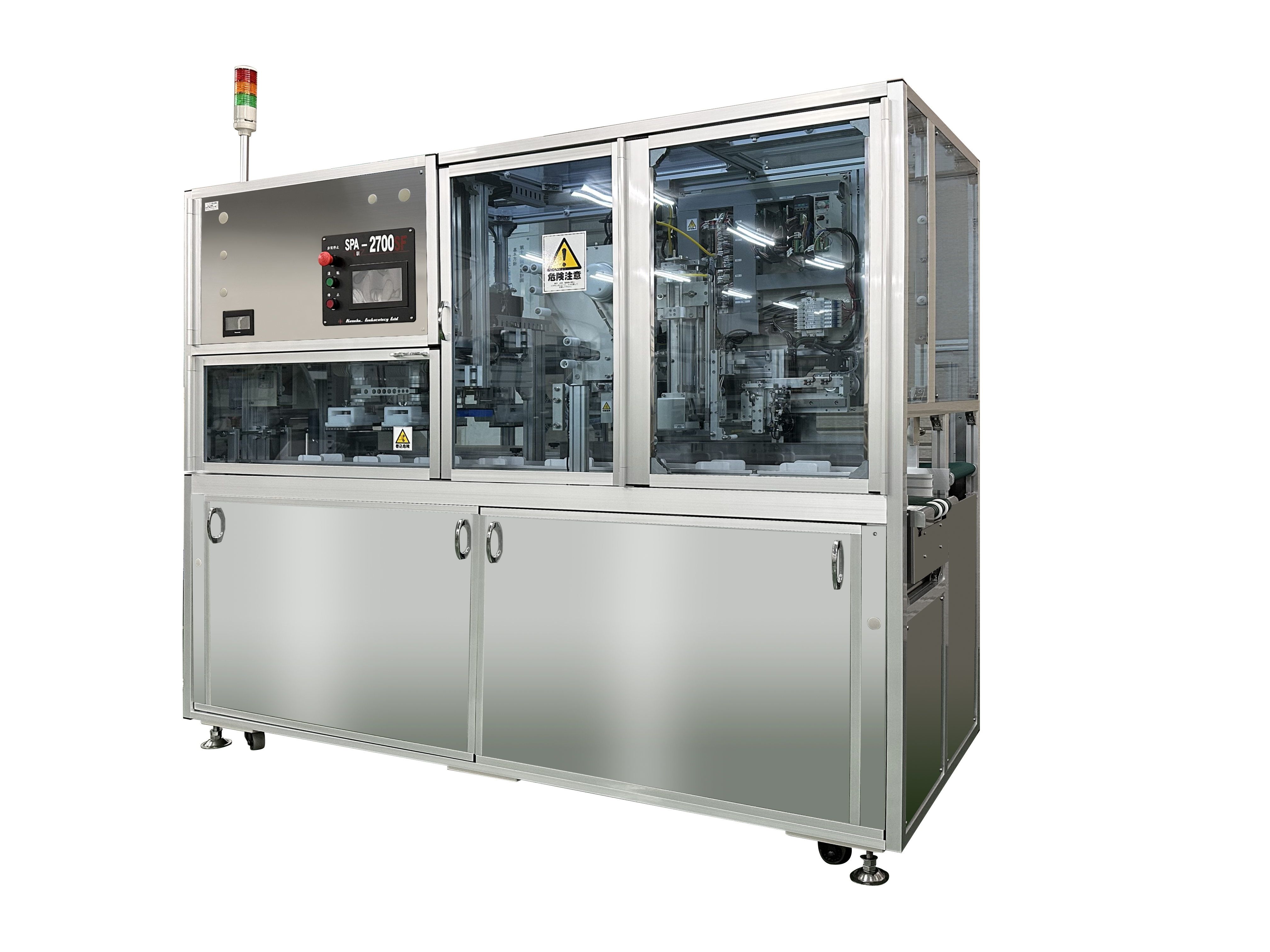

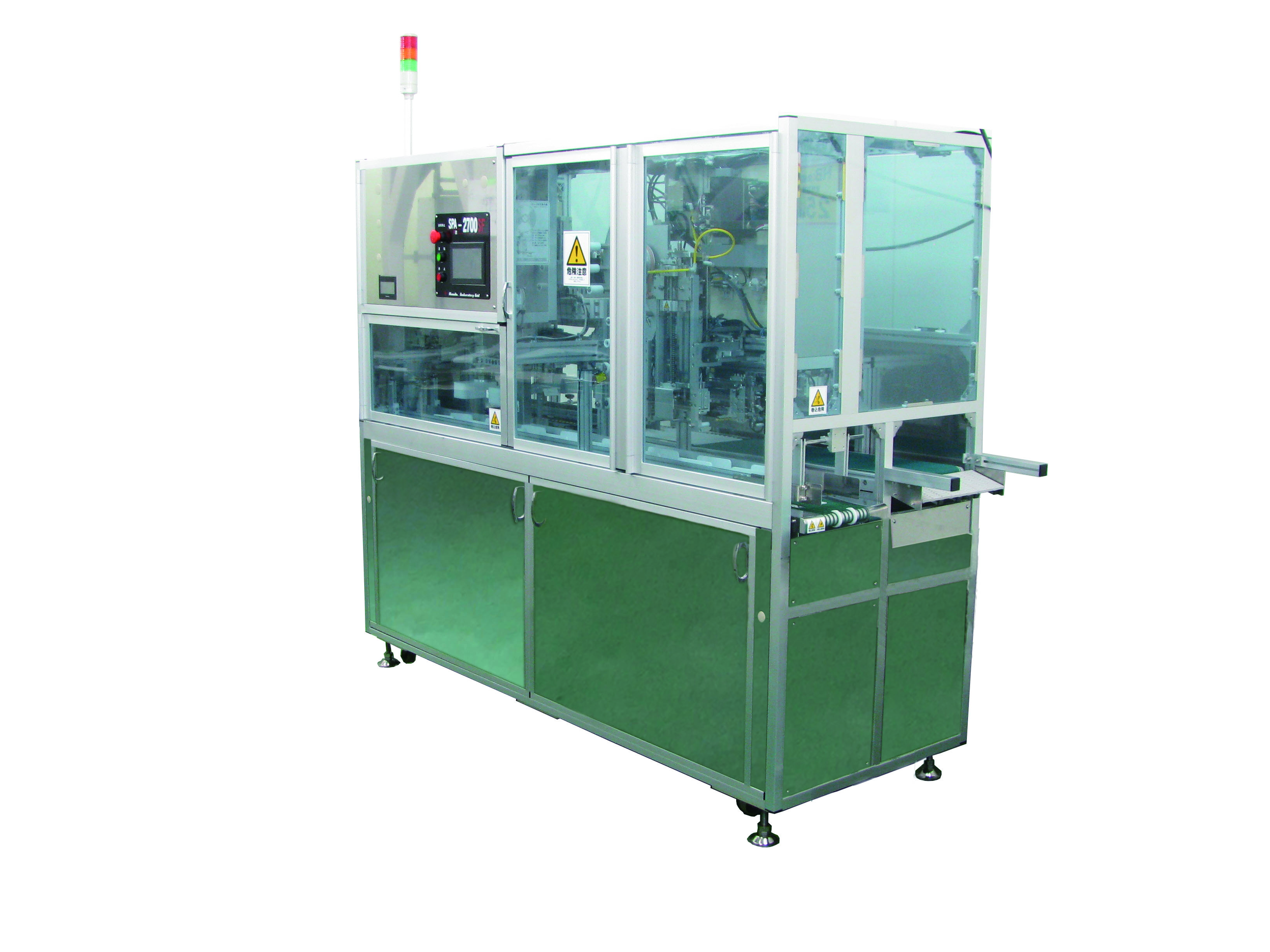

テープ結束機(SPA-2700SF)
自動供給機を内蔵し、結束能力毎分最大45束を実現。
高速化された縦型ピロー包装機(最大毎分90袋)に対応。
余裕の安定高速運転を可能にしました。前面を開けるU字結束も可能です。
テープで強く結束を行いたくない商品を2段又は3段重ねし、ソフトに結束します。
ライン構成オプションとして反転装置、リフトコンベヤ、リターンアーム、
小袋自動投入機もご用意しております。
・用途・・・ウィンナー、ソーセージ、平袋、巾着袋、各種スライスパック、
ハンバーグ、ちくわ、ハンペン、うどん類、その他の結束
能力 |
45束/分(Max) |
結束物の寸法 |
横幅 :90~150mm
縦幅 :70~300mm
高さ :20~100mm |
テープの巻き方 |
裏面オーバーラップ形 ソフト結束仕様 |
テープ |
自己粘着性プラスチックテープ
巻径 :320mm以下
紙管径 :90mm
テープ幅:20mm
テープ貼付け方向:被対象物の搬送方向に対して直角方向
|
オプション |
・第二移載ユニット(RARM)
供給機ユニットによりアキュームレーションコンベヤ上から搬送コンベヤ上に
移載された被対象物を結束後に
アキュームレーションコンベヤに戻すための移載ユニットです。
・プレスローラー(PRL)
回転しているローラーの下に被対象物を通過させて、被対象物を押さえ、
形状を整えるためのユニットです。
被対象物を押さえるためのモーターローラー、高さを調節するハンドル、
回転の速度を制御するインバーターから構成されています。
・方向転換ガイド
上流からきた被対象物を通過させて、ローラーに当て、方向を変えて下流に流すためのコンベヤです。
使用しない場合は、コンベヤ自体がせり上がり、通過した被対象物がコンベヤの下に通過して、
シューターから機外へ排出されます。
・反転装置(HRC)
被対象物を表裏反転させる装置です。
被対象物の進行方向は本機に通る前後で同一方向となります。
・反転下コンベヤ
反転装置の下に取り付けるコンベヤです。
ご要望により供給コンベヤとしてのオプション対応が可能です。
・小袋投入装置(PKD)
パウチ自動投入機から切り出されたパウチ(小袋)を自動で移載、供給し結束された
被対象物に貼り付ける装置です。
・特別安全カバー対応
ご要望により特別安全カバーを作製致します。
詳しくは弊社営業にお問い合わせください。 |

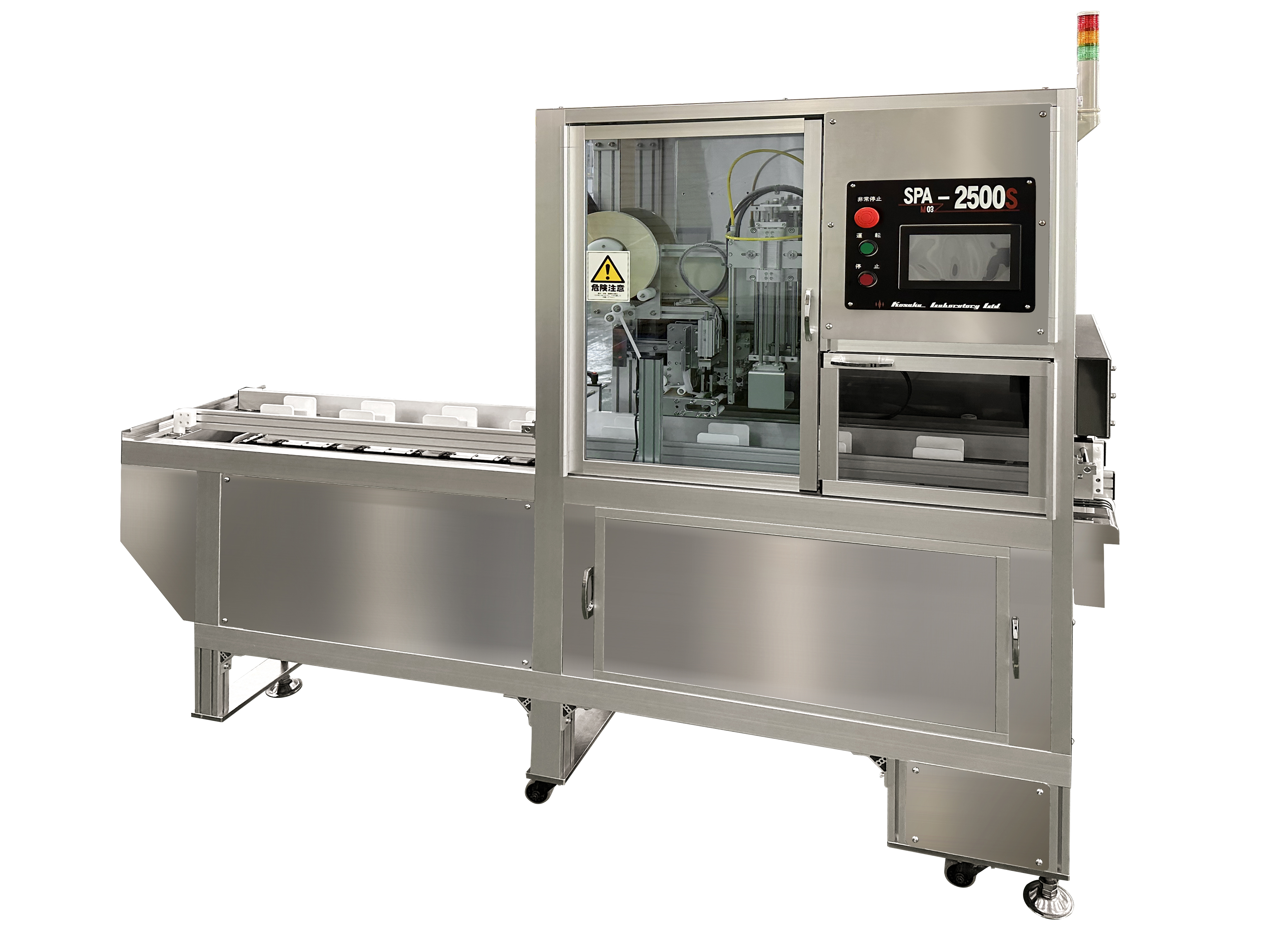

テープ結束機(SPA-2500)
対象物に対してテープ長さの調整など結束の仕方をタッチパネルで個別に登録して、
簡単に型替えができます。投入高さが700㎜と低く、作業性が良いです。
人が手で貼り付ける際に発生しやすいテープのズレや不釣り合いなどがなく、
素早く綺麗に結束します。
・用途・・・ウィンナー、ソーセージ、平袋、巾着袋、各種スライスパック、ハンバーグ、
ちくわ、ハンペン、うどん類、その他の結束
能力 |
35束/分(Max) |
結束物の寸法 |
横幅 :80~140mm
縦幅 :100~250mm
高さ :10~110mm |
テープの巻き方 |
裏面オーバーラップ形 ソフト結束仕様(SPA-2500S)
裏面オーバーラップ形 タイト結束仕様(SPA-2500T) |
テープ |
自己粘着性プラスチックテープ
巻径 :320mm以下
紙管径 :90mm
テープ幅:10~30mm
テープ貼付け方向:被対象物の搬送方向に対して平行方向 |
オプション |
・搬送コンベヤ下エアブロー
搬送コンベヤの下にエアブローを搭載し、結露などに発生する被対象物の水滴を飛ばし、
安定した貼り付けをサポートします。
・特別安全カバー対応
ご要望により特別安全カバーを作製致します。
詳しくは弊社営業にお問い合わせください。
・追加非常停止ボタン
ご要望により任意の場所に非常停止ボタンを追加取付致します。
詳しくは弊社営業にお問い合わせください。
|

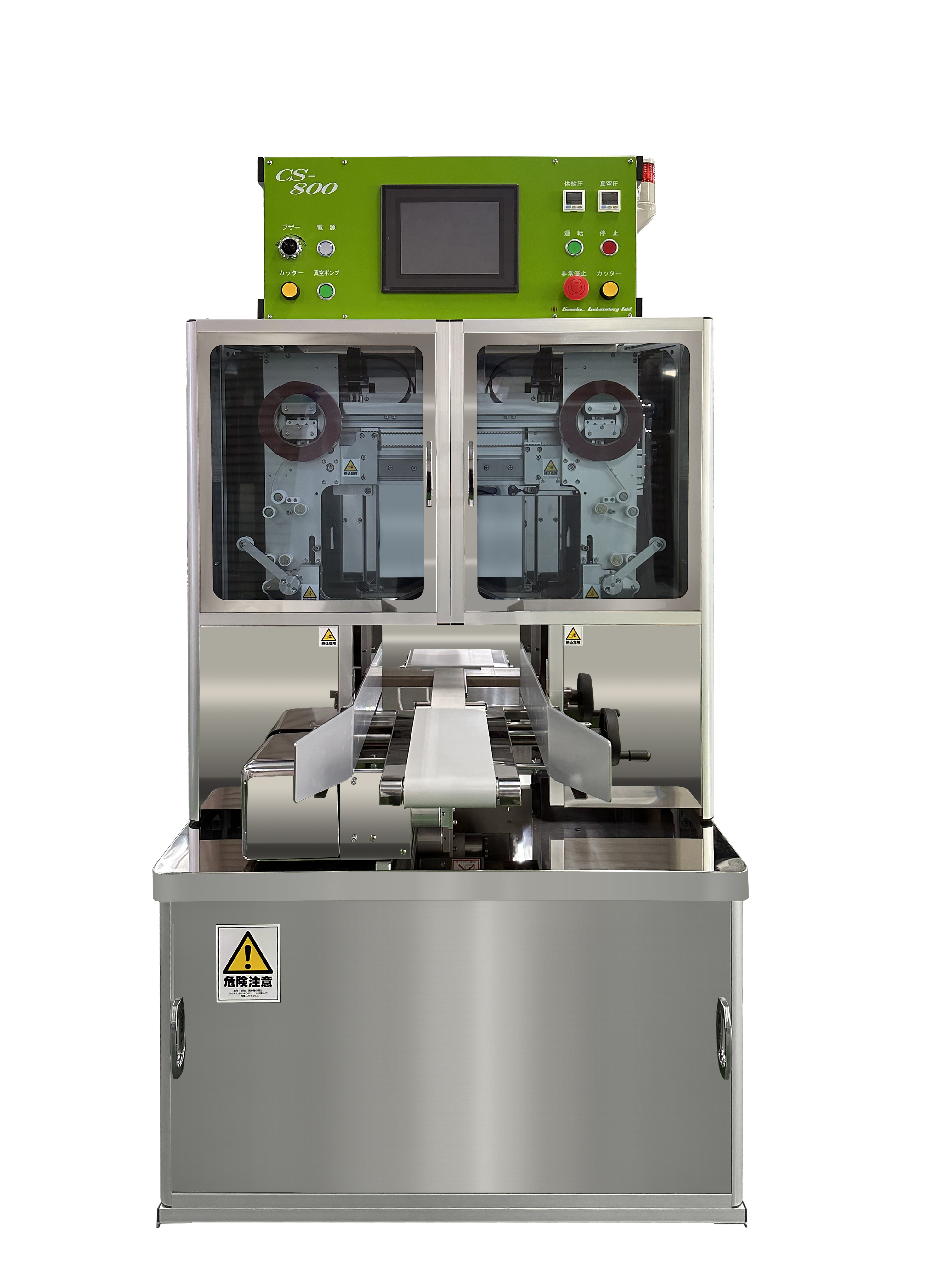

サイド貼り機(CS-800)
人手作業でしか出来なかったサラダカップ、弁当等の容器をセロハンテープ等でサイド貼りします。
生産性の向上、コストの大幅削減、衛生的で安全なテープの自動サイド貼りを実現します。
・用途・・・各種サラダカップ、各種弁当、スパゲッティ、そば、うどん類、
各種惣菜等のサイド貼り付け
能力 |
40個/分(Max) |
容器の寸法 |
幅 :50~250mm
高さ :15~100mm |
テープの貼り方 |
両サイド貼り、片貼り |
テープ |
セロハン粘着テープ、自己粘着プラスチックテープ
長さ :500m(最大)
幅 :10~20mm |
オプション |
・テープ吸着切り替えバルブ
容器の片側のみにテープを貼り付ける場合に、貼り付けアームの吸着を個別にON/OFFすることが可能です。
左右どちらのアームにも取付可能です。
・供給部安全カバー(SCOV-A)
供給コンベヤの上部に取り付ける安全カバーです。
不意に起こる手の侵入を防ぎ、作業者の安全を確保することができます。
・排出部安全カバー(SCOV-B)
排出コンベヤの上部に取り付ける安全カバーです。
不意に起こる手の侵入を防ぎ、作業者の安全を確保することができます。
・保管用カバー
遊休機等の使用していない装置に被せることで、汚れやほこりから装置を守ります。 |
フィルム自動帯掛機(帯掛け機) (LP-420)
納豆、豆腐、惣菜パック等あらゆるパック入り商品の帯掛けを行ないます(一段から多段積み帯掛けが可能です)。フィルム交換が簡単な新開発の方式を採用し、セットが簡単に行なえます。また、印字機・レジマークセンサー等の取り付けも可能です。オプションとして排出部にフリーローラを取付ける事により、帯掛けから箱詰めまで1人で作業を行うことが可能です。多品種、少ロット商品の帯掛けに最適です。
- 用途・・・納豆、豆腐、惣菜、ケーキ類、菓子類等のパック入り商品の帯掛け
能力 |
30個/分 (Max) |
帯掛物の寸法 |
長さ :70~170mm
幅 :60~150mm
高さ :10~110mm
外周長合計:390mm以下 |
帯掛方式 |
裏面オーバーラップ型 |
使用フィルム |
幅 :250~420mm
ピッチ :50~150mm
厚み :40~60μm
最大巻径:300mm以下 |
