加工物の真円度、真直度、円筒度、同軸度などの形状精度を評価する真円度・円筒形状測定機(ロンコーダ)をご案内致します。

株式会社小坂研究所

検索ヘルプ

真円度・円筒形状測定機  ロンコーダ

機種一覧

EC600

コンパクトな生産現場用で、PCいらずで簡単操作、すばやく測定が出来ます。

  • 心出し/傾斜調整サポート機能で誰でも簡単操作
  • 大きなセットメータと心出し調整時の自動倍率アップ
  • R軸、Z軸は電動で、さらにR軸はオートストップ機能を搭載
  • 汎用PCの接続が可能(オプション)
機構・方式 多孔質静圧空気軸受・テーブル回転式
回転精度 (0.04+0.0006H)μm
H:テーブル面上からの高さ(mm)
最大測定径 内外径共 φ220mm
上下移動量 280mm(bスタイラスアーム使用時)
粗動・微調整機能付き(高さ表示0.1mm)

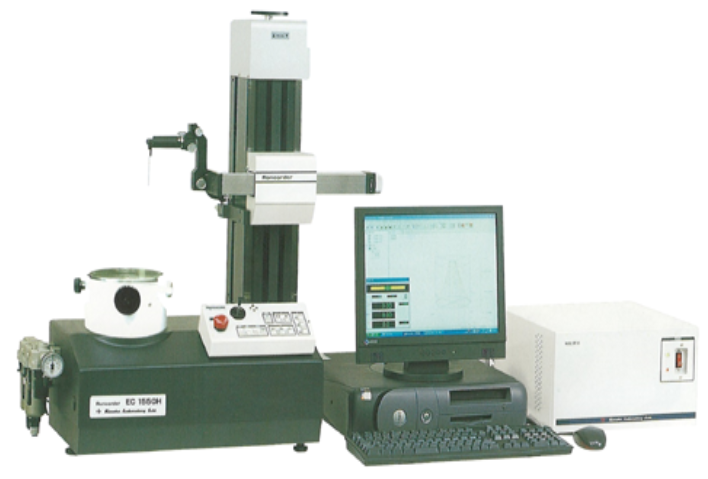

EC1550H

高精度の回転精度設計を誇り、操作性重視の円筒評価機能付き卓上型です。

  • 全姿勢検出器。
  • 上下動軸の精度保証。
  • EC1550HA・・・リング溝うねり測定が可能。
機構・方式 多孔質静圧空気軸受・テーブル回転式
回転精度 (0.02+0.0004H)μm
H:テーブル面上からの高さ(mm)
最大測定径 内外径共 φ368mm
積載質量 25kg
上下移動量 250mm(bスタイラスアーム使用時)

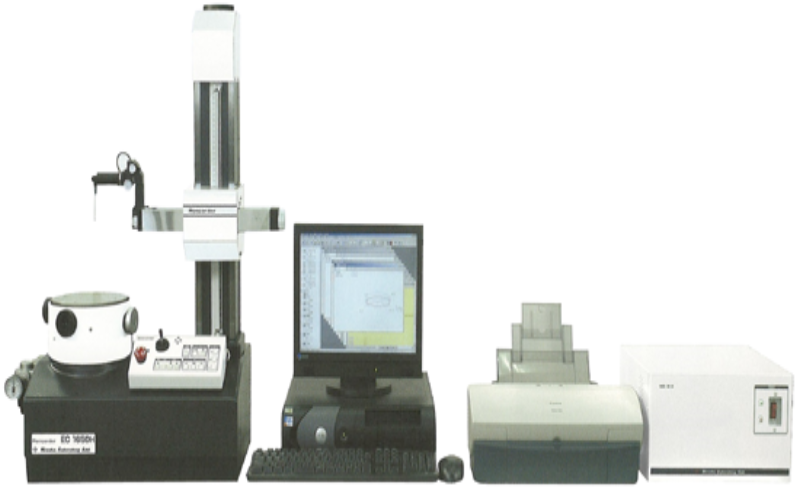

EC1650H

「高精度に、そして、素早く」測定するための工夫満載、リーズナブルなEC1650H。

  • 高分解能。
  • フィルタは、2CRノーマル形、2CR、ガウシャン位相補償型を採用。
機構・方式 多孔質静圧空気軸受・テーブル回転式
回転精度 (0.02+0.0004H)μm
H:テーブル面上からの高さ(mm)
最大測定径 内外径共 φ368mm
積載質量 25kg
上下移動量 300mm(bスタイラスアーム使用時)
※EC1650の場合
EC1850H

高精度自動テーブル搭載、チルチング/センタリングからデータシート印刷までフルオートの測定機です。

  • 心出しと傾斜調整が全自動。
  • 自動測定。
機構・方式 多孔質静圧空気軸受・テーブル回転式
回転精度 (0.02+0.00035H)μm
H:テーブル面上からの高さ(mm)
最大測定径 内外径共 φ368mm
積載質量 25kg
上下移動量 300mm(bスタイラスアーム使用時)
EC2150

誰でも簡単に使用できる高精度な真円度・円筒形状測定機です。
測定者の負担軽減を考慮したデザインで、設置スペースを30%削減しました。(当社比)

  • 自動心出し/自動傾斜機能つき高精度回転テーブル
  • 解析部は、マルチウィンドウによるデータシート表示が可能
  • ジョイスティック、オートストップスイッチにより簡単操作
  • PCラックは不要で、設置も省スペース
  • 圧力計を前面に配置し空気圧の確認が容易
  • フレキシブルモニターアームにより、モニターを見やすい位置に自由に移動可能
機構・方式 多孔質静圧空気軸受・テーブル回転式
回転精度 (0.02+0.00032H)μm
H:テーブル面上からの高さ(mm)
最大測定径 内外径共 φ368mm
積載質量 30kg
上下移動量 300mm(bスタイラスアーム使用時)
EC2500H/EC2700H

再現性に優れた、クラス最高の高精度・高機能型でセーフティ機能を装備し、その上経済性が魅力の全自動測定機です。EC2700Hは上下動部をより高精度にしました。

  • 心出しと傾斜調整が全自動。
  • セーフティ機能付き検出器。
  • 自動内外径測定切替機能(オプション)。
  • EC2500HL/EC2700HLは、ロングコラムタイプ。
機構・方式 多孔質静圧空気軸受・テーブル回転式
回転精度 (0.02+0.0003H) μm / EC2500H
(0.015+0.0003H) μm / EC2700H
H:テーブル面上からの高さ(mm)
最大測定径 内外径共 φ450mm
積載質量 60kg
上下移動量 400mm(bスタイラスアーム使用時)
EC2500HF/EC2700HF

測定メニューに従って、自由自在に検出器の姿勢を変え、内外径・上下面全てをフルオート測定できます。EC2700HFは上下動部をより高精度にしました。

  • 心出しと傾斜調整が全自動。
  • 検出器はセーフティ機構付き、自動全姿勢型。
  • 自動内外径測定切替機能。
  • EC2500HLF/EC2700HLFは、ロングコラムタイプ。
機構・方式 多孔質静圧空気軸受・テーブル回転式
回転精度 (0.02+0.0003H) μm / EC2500HF
(0.015+0.0003H) μm / EC2700HF
H:テーブル面上からの高さ(mm)
最大測定径 内外径共 φ450mm
積載質量 60kg
上下移動量 400mm(bスタイラスアーム使用時)
EC1850P/EC3300P

あらゆるピストン形状の測定に対応します。ピストンのオーバル形状・テーパ形状・リング溝形状を簡単に測定します。

  • EC3300Pは高精度仕様です。
  • ピストンの心出し/傾斜調整を自動で高精度、高速に行います。
  • ピストン形状を円筒体として解析。
EC3300P
機構・方式 多孔質静圧空気軸受・テーブル回転式
回転精度 (0.02+0.0003H)μm
H:テーブル面上からの高さ(mm)
最大測定径 内外径共 φ450mm
積載質量 30kg
上下移動量 400mm(bスタイラスアーム使用時)
EC3600A/EC3600B/EC3600C

大型重量物に対応可能なテーブル回転式真円度・円筒形状測定機です。特に大型クランクシャフト測定に適します。

  • EC3600A・・・大径長物用
  • EC3600B・・・大径汎用
  • EC3600C・・・大径平面用
EC3600B
機構・方式 多孔質静圧空気軸受・テーブル回転式
回転精度 (0.06+0.0006H)μm
H:テーブル面上からの高さ(mm)
最大測定径 内外径共 φ450mm
積載質量 150kg
上下移動量 600mm
EC4100H

大型測定物の円筒形状測定に最適。自動心出し、自動傾斜、面自動傾斜機能の自動テーブルを搭載した省スペースタイプです。

機構・方式 多孔質静圧空気軸受・検出器回転式
回転精度 0.05μm
最大測定径 内外径共 φ550mm
積載質量 200kg
上下移動量 750mm(bスタイラスアーム使用時)

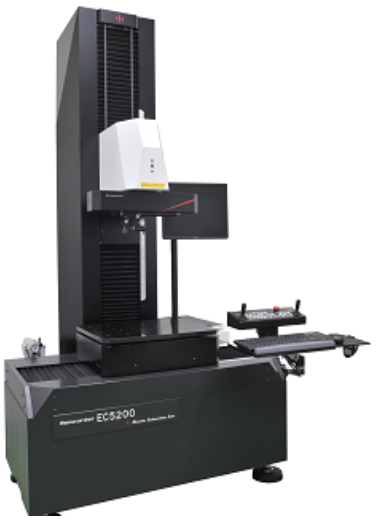

EC5100H/EC6100

大型測定物の高精度・自動測定を実現した、次世代のジャンボタイプです。自動真円度・円筒形状測定機です。

機構・方式 多孔質静圧空気軸受・検出器回転式
回転精度 0.05μm
最大測定径 内外径共 φ550mm
(※EC5100Hの場合)
積載質量 200kg
(※EC5100Hの場合)
上下移動量 1000mm(bスタイラスアーム使用時)
(※EC5100Hの場合)
