多関節型三次元測定機  ベクトロン

機種一覧

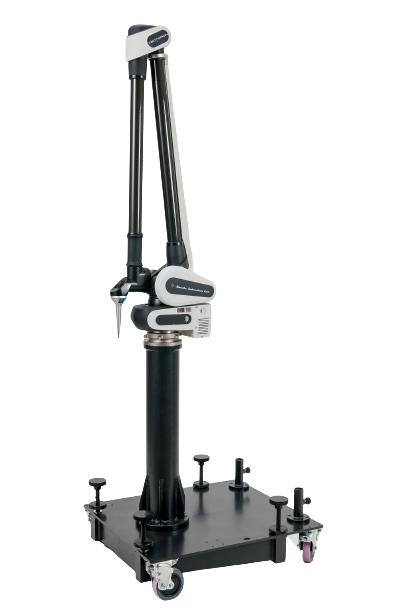

VMCシリーズ

多関節型三次元測定機(ベクトロン)で、複雑な三次元自由曲面上でも滑らかに移動でき、どなたでも容易に正確な測定ができます。

プローブの最大移動範囲
(VMC6646Mの場合)
X軸方向:3500mm
Y軸方向:3500mm
Z軸方向:3360mm
精度(弊社規格) 定点の再現性:2σ  0.03mm
測定精度:2σ  0.04mm

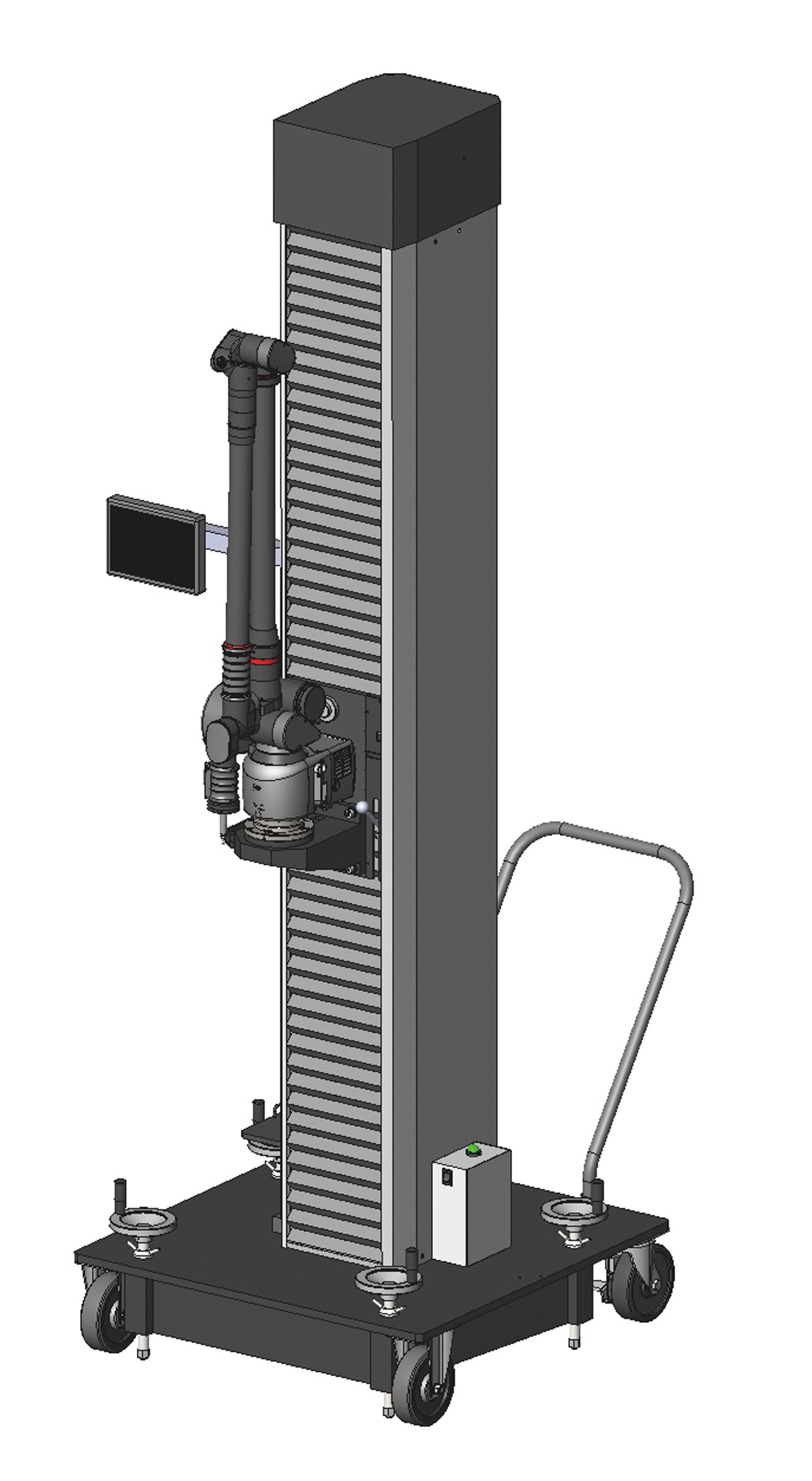

VSCシリーズ

VMCシリーズのユニットを、上下方向に移動できるようにし、大型ワーク測定用に適しています。

プローブの最大移動範囲
(VSC3224の場合)
X軸方向:3100mm
Y軸方向:2950mm
Z軸方向:3615mm
上下移動量 1500mm
精度(弊社規格) 繰り返し精度:2σ  ±0.06mm
測定精度:2σ  ±0.15mm
